S9、S11型10KV级电力变压器

10KV级S9、S11型系列产品具有较高的技术含量和较强的竞争力，具有良好的可靠性和抗短路能力。

本产品铁心采用优质冷轧取向硅钢片卷制而成，无接缝，叠片系数增大，有效截面增大并经过真空退火后，大大减低了空载损耗和噪音，增强了机械强度。在线圈绕制中，选用优质软状态的铜扁线。为***绕组的紧密度和圆整度及降低绕组的温升，高压绕组的轴向油道及高低压间主空道均采用撑条帘。引线的选择原则是：电流密度符合低损耗要求，不高于绕组电流密度。

在铁心夹持中，上、下夹件均采用4-6mm弯制钢板夹持，去掉木垫块铁心垫脚直接固定在夹件上，大大提高了器身稳固性。器身与盖箱相连，改掉传统吊螺杆结构，采用吊板结构，灵活、可靠。

         S11(9)系列全密封低损耗油浸式变压器产品结构及特点：
1、 产品结构及特点
铁心：全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁心为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁心用专用设备直接卷绕而成，无接缝、五角重，减少了磁阻，空损低；非晶合金变压器铁心采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。
线圈：采用优质QQ缩醛漆包圆铜线，无氧铜杆拉制的扁铜线或铜箔绕制而成，其形式有圆筒式、连续式、新型螺旋式、分列式等，具有足够的电气强度、机械强度和散热能力。
油箱：采用优质钢板焊接而成，有椭圆型、矩形等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆喷涂，既抗腐蚀又美观大方。
2、 执行标准：
IEC60076-1:1993电力变压器
GB1094.1-1996电力变压器
GB6451-2008油浸式电力变压器技术参数和要求
JB/T10088-2004 6KV~500KV级电力变压器声级
3、 型号说明
S   9(11)—M—□/□
S:表示三相
9（11）：表示性能水平
M:表示全密封
□/□：额定容量（KVA）/电压等级（KV）

 我们的主营业务：干式变压器，ぎ油浸式变压器，箱式变电站，矿用变压器，ぎ配电柜等。这些产品***是一分价钱一分货，ぎ老少无欺，童嫂无欺。这个价钱你买不了上当也买不了吃亏ぎ。走过的路过的进来看一看ぎ，不耽误你的时间ぎ，不浪费你的生命干式变压器助你厂子红火生意兴隆，油浸式变压器带给你惬意生活，***你用点顺畅，箱式变压器在你的生活中那是***的家庭成员。干式变压器，油浸式变压器还有箱式变压器的主人邵经理在等着你们的电话哦。亲们让我来为你们送去一份***保障，生活保障吧。乐意为您效劳哦。亲。ぎ了实现咱们习总的中国梦，电力行业也要奋起，让咱们一起在生活中幻想，在幻想中充电。

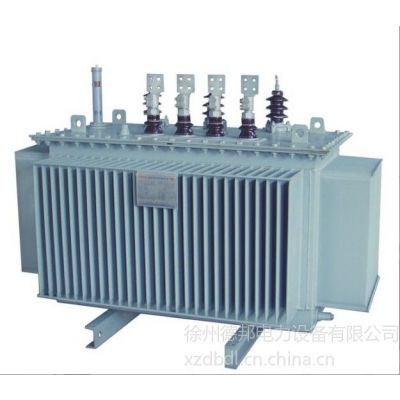

S11-M-12500/10油浸式变压器 厂家直销

公司拥有雄厚的经济实力，完善的质量管理体系。检测，工装设备齐全，产品各项性能指标经国家，省变压器质量监督检验中心检验，符合***。由于S11-M-500/10油浸式变压器具有结构精，噪音低，损耗小，性能稳定等特点，在电力电网，钢铁，化工等部门***不衰，公司总部在北京，向全国各地区销售深受好评。
a、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。 　　
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。 　　
c、线圈和铁心采用真空干燥，油浸式变压器油采用真空滤油和注油的工艺，使油浸式变压器内部的潮气降至***。 　　
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了油浸式变压器的高度。 　　
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。 　　
f、根据以上五点性能，***了油浸式变压器在正常运行内不需要换油，大大降低了变压器的护成本，同时延长了变压器的使用寿命。

铁芯铁芯选用高导磁晶粒取向冷轧硅钢片。铁 芯为心式铁芯，全 斜接缝迭积式铁芯，其 铁芯柱为级阶梯的圆截面，铁轭与铁芯为等截面。绕组绕组采用瓦楞油道，不浸漆工艺，紧 缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。 安全指数高a 30～2000kVA 变压器装有压力释放阀b根据用户需求可安装具有报警和跳闸端子的气体继电器 油温测量装置c变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内1 2 0 ± 1 0mm；d 800～2000kVA 变压器装有双金属温度计； 占地面积小 变压器油箱由波纹壁构成，表 面采用粉尘喷涂、漆 膜牢固。波 纹散热片不但具有冷却功能而且具有“ 呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器器体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度。 免维护 变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触．***防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不必定期进行油样试验。
S11系列油浸式变压器常用型号
S11-M-30/10，S11-M-50/10，S11-M-80/10，S11-M-100/10，S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10，S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10，S11-M-2000/10，S11-M-2500/10

S11-M-500/10油浸式变压器型号含义S：表示三相变压器11：表示性能水平代号M：表示全封闭500/10分别表示额定容量500KVA/电压等级10KV
